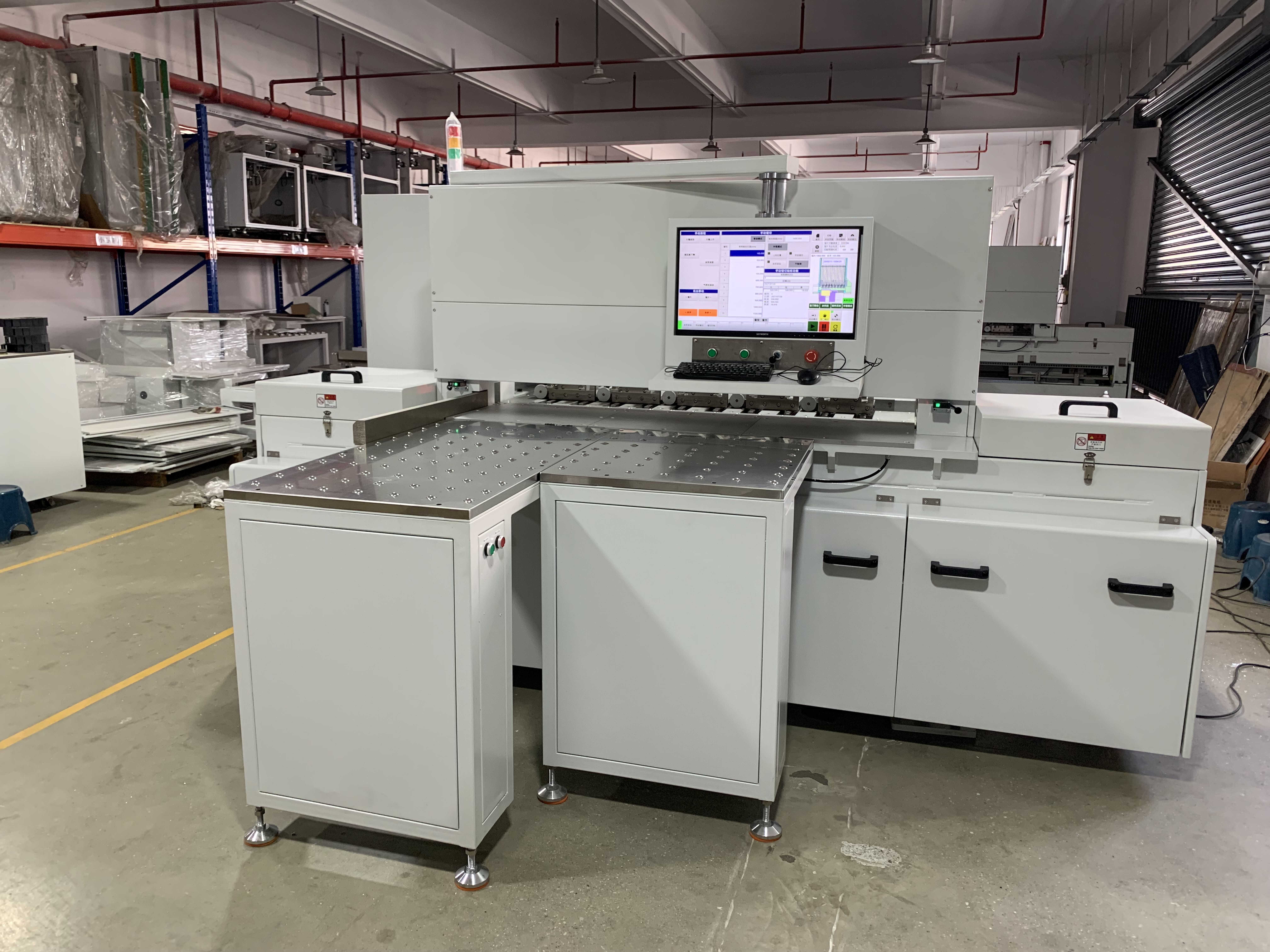

锯片式电子数控开料机DZSK-1500

设备主要技术参数

锯切宽度：1500mm

锯切长度：1500mm

最大锯切厚度50mm

主锯片直径：Φ305mm

主锯片轴径：Φ25.4mm

主锯片转速：3600-4000 rpm

主轴功率：12Kw

送料功率：1.5Kw

裁切速度：0～10m/min（线路板裁切速度为4m/min~5m/min）

锯座滑车功率：3Kw

锯座滑车移动速度：20m/min

气浮台功率：0.75Kw +0.75Kw+ 3Kw

总功率：21Kw

使用气压：5-7Kg/cm²

工作台离地高度：900±30mm

净重：3500Kg

机台尺寸(L*W*H) :4545*3040*1570mm

二．规格：

裁切最小尺寸：第一刀130mm×130mm ；第二刀之后最小5mm

裁切最大尺寸：1500mm×1500mm

最大裁切高度(含上下木浆板)：50mm

三．设备性能

1.             裁切后板材平行线公差：±0.2mm/m

裁切后板材对角线公差：±0.25mm/m

1. 板边/板面品质：

裁切表面光滑：正常工作中板面无刮伤，卡板，压伤等伤害基本问题

1. 其他辅助装置：

有效的安全防护措施:减少操作过程中的人员作业板材报废风险.

1. 刀具寿命（裁切厚度为50mm，2000米研磨一次，第二次开始为1800米研磨，可研磨6-8次）

                       （裁切厚度为30mm，3000米研磨一次，第二次开始为2700米研磨，可研磨6-8次）

1. 开料损耗：刀具厚度2.4mm，损耗2.4mm；刀具厚度3.0mm，损耗3.0（以此类推）
2. 刀齿材质：钻石，
3. 设备有漏电保护开关
4. 工作台面浮珠设计，防止板面擦花

四．安装需求

空间：≥6m ×6m

电源：5芯×6mm²    3相380V50Hz

气压：5-7Kg/cm² 50L/min

集尘管径：Φ100mm一条；Φ75mm两条

静压：500-800mmaq

风量：>35-65CMM

五．操控系统

高性能PC屏，清晰可靠，操作方便

程序化控制：操作界面为中/英文操作简单

安全系统：报警系统和紧急停止装置。

可设置组别连续裁切

储存200组裁切参数

自动注油系统
